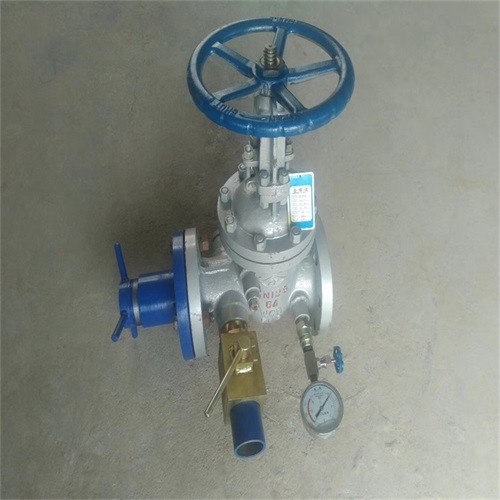

规格型号意义：KZ41H-160C DN100/50K-钻孔 Z-闸阀 4-法兰 1-楔型闸板H-合金钢密封面 160-压力 16.0 兆帕 C-碳钢阀体 100-阀体内径 50-钻杆直径
参数范围：1、闸阀公称压力 PN：1.6MPa -- 16.0MPa2、闸阀公称直径 DN：100mm 125mm 3、钻杆直径： 42mm50mm63.5mm 4、钻头直径：75mm 91mm 110mm
模拟场景
1、某矿井在-1200水平一独头岩石大巷打水闸墙50m，人为制造一高水压区，该区域与周围无水利连通。压力来源为地面专线静压水，（或者利用煤矿工作面泵站加压在浅层巷道试验）。在水闸墙外安装钻机，注孔口管，孔口安装闸阀。直径58.5mm钻头正式钻进，到孔深50m时钻透高压水体，立即停止钻进，利用钻机的支撑保持钻杆固定静止不动，关闭钻杆控制器，承压分流管路发挥作用。视情况关闭承压分流管路。利用闸阀的压力表观测孔内水压。
2、某地面厂房，组装30m直径65mm的16.0MPa高压管路，直线度良好，一端做为钻孔孔口，另一端做为透水点，管内足够厚度的钢板，末端连接煤矿工作面泵站，维持16.0MPa压力，形成简易模拟高压水钻孔。然后利用钻机钻透钢板，模拟钻孔透高压水试验。
1、开孔岩层稳定，周围区域无明显构造。
2、孔口管稳固，可以承受相应负荷。
3、要求分流管路，孔口装置和孔口管一同做耐压试验。
4、现场备有试压设备，与孔口固定连接，每班一次常规耐压试验。
5、常规耐压试验检查孔内出水和漏水情况、围岩稳固情况、钻杆控制器磨损情况。
6、建议使用钻杆型号42和50外径一致的坑道钻杆。
7、建议坑道钻机具备自动解杆功能，具备反压功能，具备好的稳固性，能够进行远端操作。
